05. 이더넷(Ethernet)
1. 이더넷의 개요
- LAN(Local Area Network)를 위해 개발된 근거리 유선 네트워크 통신망 기술로, IEEE 802.3에 표준으로 정의되어 있음.
- IEEE 802.3 표준 : CSMA/CD 방식으로 액세스하는 방법 및 물리 계층의 사요을 정의한 이더넷 국제 표준 규격
- 일반적으로 동축 케이블 또는 비차폐 연선을 사용하고, 버스 형식으로 망을 구축함.
- 가장 보편적인 시스템으로 10BASE-T, 100BAST-T 등이 있음.
2. 이더넷의 장점과 단점
(1) 장점
- 적은 용량의 데이터를 전송할 경우 성능이 우수함.
- 설치 비용이 저렴하고 관리가 쉬움.
- 네트워크 구조가 간단함.
(2) 단점
- 네트워크 사용 시에 신호 때문에 충돌이 발생함.
- 충돌이 발생하면 네트워크에서 지연이 발생함.
- 시스템의 부하가 증가하면 충돌도 계속적으로 증가함.
3. 이더넷 표준
표준 |
설명 |
10Base-5 |
- 동축 케이블로 500m의 길이 - Thick 케이블이라고도 부르며, 2.5m 간격으로 트랜시버를 연결하여 사용 |
10Base-2 |
- Thin 케이블이라고도 부르며 200m의 길이 |
10Base-T |
- UTP 케이블을 이용하는 것으로 현재 가장 많이 사용됨. - 100m의 길이 |
4. UTP 케이블(Cable)
- 5개의 카테고리로 분류되며 유선 LAN을 사용함.
- UTP 케이블 카테고리
카테고리(Category) |
설명 |
Category 1 |
전화 통신에 사용하며 데이터 전송에 적합하지 않음. |
Category 2 |
UTP 케이블 연결 방식 중 하나로 최대 4Mbps 속도로 데이터 전송 |
Category 3 |
10 Base-T 네트워크에 사용, 최대 10Mbps 속도로 데이터 전송 |
Category 4 |
토큰링 네트워크에서 사용, 최대 16Mbps 속도로 데이터 전송 |
Category 5 |
UTP 케이블 연결 방식, 최대 100Mbps로 데이터 전송 |
5. UTP 케이블의 배열
- UTP 케이블에는 각 케이블의 배열 정보를 의미하는 케이블 타입이 기록되어 있음.
- UTP 케이블은 카테고리 5를 사용하고, 4쌍의 꼬임선으로 모두 8가닥으로 이루어짐.
- 케이블 배열에는 순서가 있는데 T568A 타입과 T568B 타입이 있음.
- 만약 다이렉트 케이블을 연결할 때는 양쪽 모두 같은 타입을 사용하고, 다른 타입을 사용할 때는 크로스 케이블로 한 쪽은 T568A를 사용하고 다른 한 쪽은 T568B를 사용함.

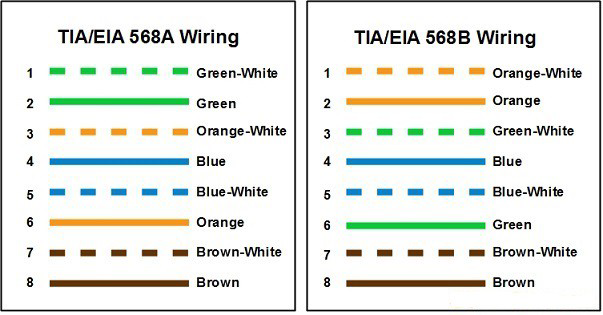

- EIA-568A
핀 번호 |
케이블 색 |
신호 |
1 |
흰색 + 녹색 |
Tx+ |
2 |
녹색 |
Tx- |
3 |
흰색 + 주황 |
Rx+ |
4 |
파랑 |
사용 안함 |
5 |
흰색 + 파랑 |
사용 안함 |
6 |
주황 |
Rx- |
7 |
흰색 + 갈색 |
사용 안함 |
8 |
갈색 |
사용 안함 |
- EIA-568B
핀 번호 | 케이블 색 | 신호 |
1 | 흰색 + 주황 | Tx+ |
2 | 주황 | Tx- |
3 | 흰색 + 녹색 | Rx+ |
4 | 파랑 | 사용 안함 |
5 | 흰색 + 파랑 | 사용 안함 |
6 | 녹색 | Rx- |
7 | 흰색 + 갈색 | 사용 안함 |
8 | 갈색 | 사용 안함 |
내용 출처 : 이기적 네트워크관리사 1·2급 필기 (임호진, 황성하 공저, 영진닷컴)
