[matplotlib] matplotlib 기본

matplotlib 기본

• matplotlib 은 계층적으로 구성된다.
• 이 계층 구조의 최상위는 pyplot 모듈이 제공하는 matplotlib 상태 머신(State-Machine) 환경이다.
  • 상태 머신 : 주어진 시간에 어떤 상태 정보를 저장하는 컴퓨터와 같은 장치
• 최상위 계층에서 사용되는 간단한 함수들은 축에 그래프 요소인 선, 그림, 텍스트 등을 추가한다.

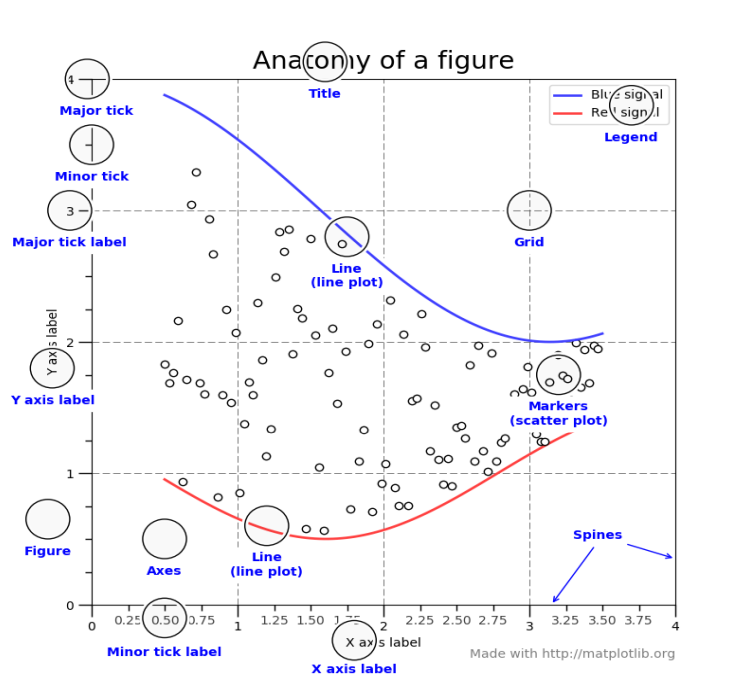

figure 구성

• matplotlib에서 제공하는 figure는 모든 축(axis), 캔버스(canvas), 제목(title), 범례(legend) 등으로 구성된다.
• 객체는 크게 Figure 객체, Axes 객체, Axis 객체 등으로 구분된다.
  • Figure 객체는 Axes 객체들을 포함하고, Axes 객체는 Axis 객체들을 포함한다.
• 전체 영역은 캔버스, Axes 객체는 그래프, Axis 객체는 축을 의미한다.



• Figure 객체를 생성하려면 먼저 다음과 같이 pyplot 모듈을 임포트한다.

import numpy as np
import matplotlib.pyplot as plt
import matplotlib

fig = plt.figure()    # 축이 없는 빈 figure 생성

<Figure size 432x288 with 0 Axes>



>>> fig.suptitle('No axes on this figure')    # 제목(title) 추가
Text(0.5, 0.98, 'No axes on this figure')    # x 위치 : 0.5, y 위치 : 0.98

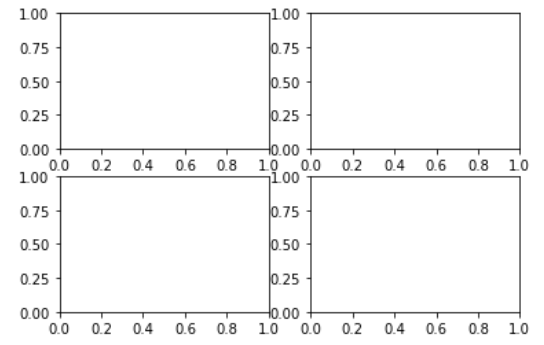

• 앞과 같이 속성을 적용한 후 Axes에서 2x2 그리드인 서브플롯 객체 4개를 생성한다.

fig, ax_lst = plt.subplots(2, 2)



fig



• fig의 타입이 Figure 객체임을 확인할 수 있다.

>>> type(fig)
matplotlib.figure.Figure



• ax_lst 는 numpy.ndarray 객체임을 확인할 수 있다.

>>> ax_lst
array([[<AxesSubplot:>, <AxesSubplot:>],
       [<AxesSubplot:>, <AxesSubplot:>]], dtype=object)

>>> type(ax_lst)
numpy.ndarray



Axes, Axis, Artist

Axes 객체

• Axis 객체, 제목, 라벨 등과 함께 Figure 전체 영역에 포함된다.
• figure 는 많은 Axes 객체를 포함할 수 있지만, Axes 객체는 1개의 Figure 객체 안에만 존재한다.
• Axes 객체는 데이터 범위(limits)를 관리하는 2개의 Axis 객체를 포함하여 3차원인 경우 3개의 Axis 객체를 포함한다.
• Axes 객체에 속한 set_xlim() 과 set_ylim() 메소드를 이용하면 데이터 범위를 설정할 수 있다.
• 각 Axes는 set_title() 로 설정되는 제목, set_xlabel() 로 설정되는 x-label 그리고 set_ylabel() 로 설정되는 y-label 을 포함한다.



Axis 객체

• figure 의 범위 설정을 관리하는 숫자, 선과 같은 객체
• 축 위의 눈금(tick)과 눈금 이름(ticklabels) 생성을 관리한다.
• 눈금 위치는 Locator 객체로, 눈금 이름은 Formatter 객체로 설정한다.
• Locator와 Formatter 객체를 올바르게 조합하면 눈금 위치와 라벨을 정교하게 제어할 수 있다.



Artist 객체

• 기본적으로 Figure, Axes, Axis 객체 등 figure에 볼 수 있는 모든 것이 아티스트(Arist)이다.
• 아티스트는 Text 객체, Line2D 객체, Collection 객체, Patch 객체 등도 포함한다.
• figure를 표현할 때 모든 아티스트를 캔버스에 그리며, 대부분의 아티스트는 Axes에 종속된다.



matplotlib과 pyplot

• matplotlib 은 패키지 또는 모듈이라고도 한다.
• matplotlib 3.3.2 버전은 총 72개 서브 모듈로 구성되며, 서브 모듈은 함수, 클래스, 메소드 및 속성들 로 구성된다.
• matplotlib에 속한 모듈 중, matplotlib.pyplot 을 가장 많이 사용한다.
  • pyplot 모듈에 있는 함수를 이용하면 그래프와 축들을 구현할 수 있다.



• 다음 예제에서 plot() 함수에 전달하는 x는 넘파이 배열 객체인 numpy.ndarray 이므로, 함수에 입력하기 적합하다.

>>> x = np.linspace(0, 2, 100)
>>> type(x)
numpy.ndarray

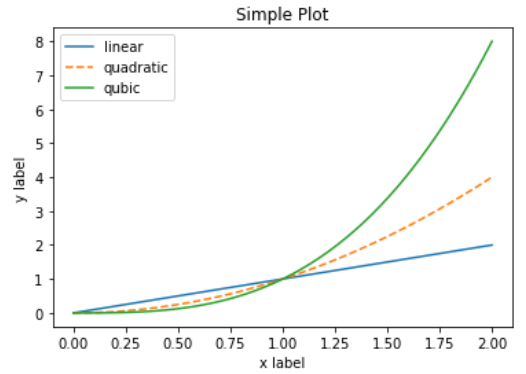

• 다음 예제는 첫 번째 plt.plot 호출로 axes 를 생성한 후 다음, plt.plot 호출로 1, 2, 3차 방정식을 같은 x축과 y축에 선으로 나타낸다.
• 이후 plt.xlabel 과 plt.ylabel 로 x축과 y축 이름을, plt.title 로 그래프 제목을, plt.legend 로 범례를 각각 추가한다.

plt.plot(x, x, label='linear')
plt.plot(x, x**2, label='quadratic', linestyle='dashed')
plt.plot(x, x**3, label='qubic')

plt.xlabel('x label')
plt.ylabel('y label')

plt.title('Simple Plot')
plt.legend()
plt.show()





pyplot 모듈

• pyplot 모듈은 matplotlib이 MATLAB과 같이 작용하도록 하는 명령 스타일 함수들의 모음이며, matplotlib의 상태 기반 인터페이스이다.
  • MATLAB : 엔지니어와 과학자를 위해 설계된 프로그래밍 플랫폼으로써, 수학 계산을 가장 자연스럽게 표현하도록 하는 매트릭스 기반의 언어
• 이러한 함수들은 figure 를 생성하고 figure 에 그래프 공간을 만들고 그래프 공간에 선을 추가하거나 그래프에 라벨을 추가하는 등의 작업을 한다.
• pyplot 을 이용하면 간단하고 빠르게 시각화 할 수 있다.
• 파이썬 셀과 주피터 노트북은 pyplot 코드를 실행하는 데 약간의 차이가 있다.
  • show() 함수를 처리하는 주피터 노트북의 처리 매커니즘이 파이썬과 다르다.
    • 파이썬 셀에서 코드를 실행하면 각각의 코드가 개별적으로 처리되어 바로 결과를 확인할 수 있다.
    • 주피터 노트북에서 일괄 실행하면 원하는 결과를 얻을 수 있다.
      • plot() 함수를 실행할 때 바로 그래프가 나타나고 show() 함수에는 응답하는 경우가 있는데, 이는 주피터 노트북의 오류이다.
        • 함수 실행 논리에 어긋나지만, 주피터 노트북은 반응형으로 처리된다는 것으로 이해하면 된다.

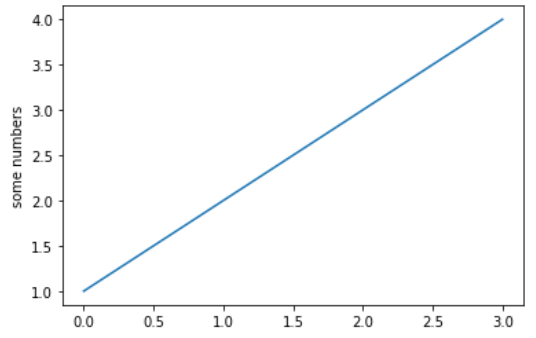

plt.plot([1, 2, 3, 4])
plt.ylabel('some numbers')
plt.show()



• plt.plot([1, 2, 3, 4]) 는 다음 표의 plot(y)에 해당한다.
  • y축 좌표에 1, 2, 3, 4로 할당된다.
• x축은 N-1이므로 0, 1, 2, 3이 x축에 매핑되며, 기울기가 1인 그래프를 자동으로 그린다.
• 옵션 매개 변수 fmt 는 색(color), 마커(marker) 및 선 스타일(line style)과 같은 기본 형식을 정할 때 사용할 수 있다.

적용 예	기능
plot(x, y)	기본으로 설정된 선 스타일과 색을 이용해 x-y 그래프를 그린다.
plot(x, y, 'bo')	파란 원 마커를 사용하여 x-y 그래프를 그린다.
plot(y)	0부터 N-1을 x의 인덱스 배열로 사용해 y 그래프를 그린다.
plot(y, 'r+')	plot(y)와 동일하나 마커 모양이 빨간 + 이다.



• 그래프를 그릴 때 color, marker 등과 같은 Line2D 속성을 사용하면 그래프 스타일을 세밀하게 제어할 수 있다.

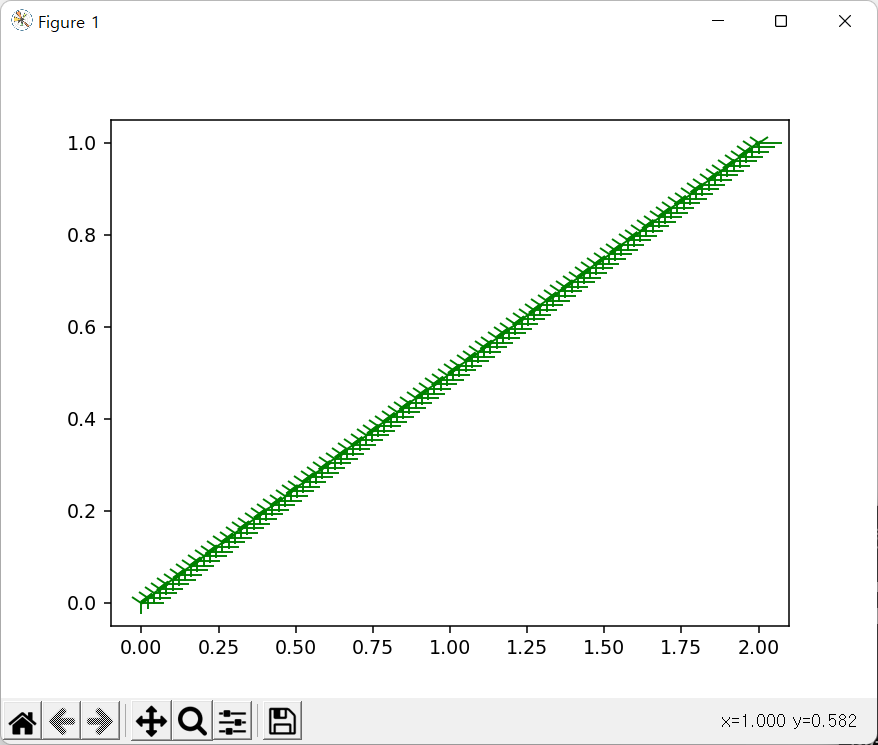

• 선 속성과 fmt 는 혼용할 수 있으며, 다음 예제에서 2개의 plot 호출은 동일한 결과를 나타낸다.
• fmt 와 키워드 인수가 상충할 때는 키워드 인수가 우선순위를 갖는다.
• g1-- 에서 g는 색인 green, 1은 마커, --는 선 스타일이며 이 순서는 변경할 수 있다.

>>> x = np.linspace(0, 2, 100)
>>> y = np.linspace(0, 1, 100)
>>> plt.plot(x, y, 'g1--', linewidth=2, markersize=12)
[<matplotlib.lines.Line2D object at 0x000002AEDD21FE20>]

>>> plt.plot(x, y, color='green', marker=1, linestyle='dashed', linewidth=2, markersize=12)
[<matplotlib.lines.Line2D object at 0x000002AED6D662C0>]

>>> plt.show()



• plot() 함수의 매개 변수인 **kwargs는 Line2D의 속성이며, 대표적인 속성은 다음과 같다.

속성	내용
color 또는 c	색상
fillstyle	{'full', 'left', 'right', 'bottom', 'top', 'none'}
linestyle 또는 ls	{'-', '--', '-.', ':', '.', (offset, on-off-seq), ...}
linewidth 또는 lw	선 너비
marker	마커 스타일
marker 또는 ms	선 너비(실수)
url	str
visible	불리언
xdata	1D Array
ydata	1D Array



• 포맷 문자열은 마커, 선스타일, 색상으로 구성되며 다음 예제와 같이 사용할 수 있다.

fmt = '[marker][line][color]'

포맷 문자열	내용
'b'	기보 모양의 파란색 마커
'or'	빨간색 원
'-g'	초록색 실선(solid line)
'--'	기본 색상의 파선(dashed line)
'^k'	점선(dotted line)에 의해 연결된 검은색의 삼각형 마커



• 마커 문자의 종류는 다음과 같다.

마커 문자	내용	마커 문자	내용
'.'	점(point)	's'	사각형(square)
','	쉼표(pixel)	'p'	오각형(pentagon)
'o'	원(circle)	'*'	별(star)
'v'	역삼각형(triangle_down)	'h'	육각형1(hexagon1)
'^'	삼각형(triangle_up)	'H'	육각형2(hexagon2)
'<'	왼쪽 삼각형(triangle_left)	'+'	더하기표(plus)
'>'	오른쪽 삼각형(triangle_right)	'x'	x
'1'	역삼각형(tri_down)	'D'	다이아몬드(diamond)
'2'	삼각형(tri_up)	'd'	얇은 다이아몬드(thin_diamond)
'3'	왼쪽 삼각형(tri_left)	'|'	수직선(vline)
'4'	오른쪽 삼각형(tri_right)	'_'	수평선(hline)



• 선 스타일 종류는 다음과 같다.

문자	내용
'-'	실선 스타일
'--'	파선 스타일
'-.'	일점쇄선 스타일
':'	점선 스타일



• pyplot 모듈에서 지원하는 색상은 다음과 같다.

문자	색상
'b'	blue
'g'	green
'r'	red
'c'	cyan
'm'	magenta
'y'	yellow
'k'	black
'w'	white



• 참고 : https://matplotlib.org/2.1.2/api/_as_gen/matplotlib.pyplot.plot.html

matplotlib.pyplot.plot — Matplotlib 2.1.2 documentation
