데이터베이스 일반 : 개체 - 관계(E-R) 모델

데이터베이스 일반

개체 - 관계(E-R) 모델

개요

• 개체-관계(E-R) 모델
  • 개념적 데이터 모델의 가장 대표적인 것
  • 1976년 피터 첸(Peter Chen)에 의해 제안됨.
  • 개체와 개체 간의 관계를 기본 요소로 하여 현실 세계를 개념적인 논리 데이터로 표현하는 방법
  • 개체와 개체 간의 관계를 개념적으로 표시하는 방식
    • 특정 데이터베이스 관리 시스템(DBMS)을 고려한 것은 아님.
  • 실세계 데이터에 관해 일반 사용자, 프로그래머, 관리자 등의 서로 다른 인식을 하나로 통합하기 위해 설계함.
  • 개체(Entity), 관계(Relationship), 속성(Attribute) 등으로 구성됨.
    • 개체(Entity)
      • 현실 세계에 존재하는 객체에 대해 사람이 생각하는 개념이나 정보 단위
      • 파일 구성 측면에서 보면 레코드(Record) 에 해당됨.
    • 속성(Attribute)
      • 개체를 구성하는 요소
      • 파일 구성 측면에서 보면 필드(Field) 에 해당됨.
      • 개체의 성질이나 상태를 나타냄.
    • 관계(Relationship)
      • 개체 간의 관계 또는 속성 간의 관계를 말함.
      • 관계의 형태
        • 1:1
        • 1:N
        • N:M
• E-R 모델에서 정의한 데이터를 관계형 데이터베이스에 저장하기 위해서는
  • E-R 모델에서의 각각의 개체를 각각의 테이블로 변환시켜야 함.
• 개념적 모델인 E-R 모델을 데이터베이스로 구현하기 위해서는
  • 논리적 데이터 모델로 변환해야 함.
• E-R 모델에서 하나의 속성은 관계형 데이터 모델에서의 하나의 필드가 됨.



E-R 다이어그램

• E-R 모델을 시각적으로 표현하기 위한 도구
• 개념적 설계 단계에서 작성함.

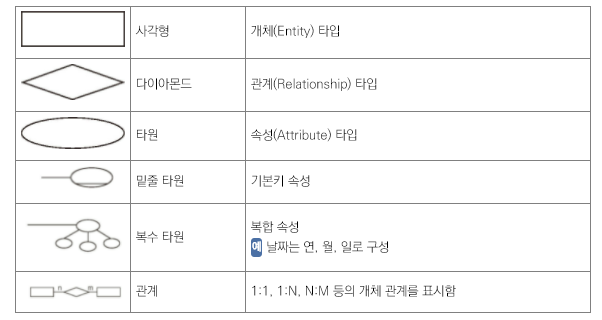

• 다음과 같은 기호를 이용하여 그래프 방식으로 표현함.
