[네트워크관리사 2급 실기] 라우터 : IP/서브넷 마스크 설정

라우터 : IP/서브넷 마스크 설정

문제

ROUTER 1의 FastEthernet 0/0의 IP를 192.168.0.100/24로 설정하시오.
(완료된 설정은 startup-config에 저장하시오.)



사용 프로그램

• ICQA Router Emulator : click

Router Emulator 프로그램 - 수험생 실습용 > 자료실 | (사)한국정보통신자격협회



문제 해결 방법

① en 명령어 입력하기

• enable
• 사용자 모드에서 관리자 모드로 전환

Router> en

• 명령어를 입력하면 > 문자가 # 문자로 변경됨.

Rotuer#



② conf t 명령어 입력하기

• configure terminal
• 관리자 모드에서 전역 설정 모드로 전환

Router# conf t

• 명령어를 입력하면, 다음과 같은 내용이 출력됨.

Enter configuration commands, one per line. End with CNTL/Z.

• 그리고 프롬프트의 Router 옆에 (config) 가 추가됨.

Router(config) #



③ interface fastethernet 0/0 명령어 입력하기

• 문제에 제시된 fastethernet 0/0으로 이동

Router# interface fastethernet 0/0

• 명령어를 입력하면 프롬프트의 Router 옆에 (config-if) 가 추가됨.

Router(config-if) #



④ IP / 서브넷 마스크 설정하기 : ip add

• ip add 명령어를 입력하여 IP와 서브넷 마스크를 문제에 제시된 192.168.0.100/24로 설정
  • 192.168.0.100 : IP
  • 24 : 서브넷 마스크

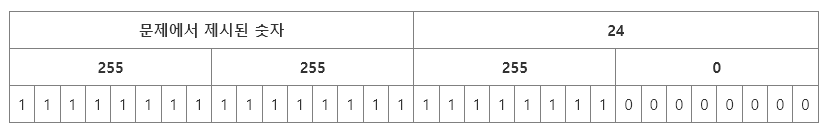

    • 24 = 11111111.11111111.11111111.00000000₂ = 255.255.255.0
    • 8개로 끊어진 총 32개의 비트(00000000.00000000.00000000.00000000)에서 1을 앞에서부터 숫자(24)만큼 채워서 계산

Router(config-if) # ip add 192.168.0.100 255.255.255.0



⑤ 활성화하기 : no shutdown

• no shutdown 명령어를 입력하여 활성화하기
• 문제에 활성화 하라는 내용이 없으면 굳이 안해도 됨.

Router(config-if) # no shutdown

• 명령어를 입력하면 다음의 내용이 출력됨.

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up



⑥ fastethernet 0/0에서 나오기 : exit

• exit 명령어를 입력하여 fastethernet 0/0에서 나오기

Router(config-if) # exit

• 명령어를 입력하면 다음과 같이 Router 옆의 (config-if)에서 if가 제거됨.

Router(config) #



⑦ 전역 설정 모드에서 나가기 : exit

• exit 명령어를 한번 더 입력하여 전역 설정 모드에서 나가기
  • 관리자 모드로 진입

Router(config) # exit

• 명령어를 입력하면 다음과 같은 내용이 표시됨.

%SYS-5-CONFIG_I: Configured from console by console

• 그리고 Router 옆의 (config)가 제거됨.

Router#



⑧ 관리자 모드에서 저장하기 : copy r s

• copy running-config startup-config
• copy r s 명령어를 입력하여 관리자 모드에서 변경된 내용을 저장하고 빠져 나오기

Router# copy r s

• 명령어를 입력하면 목적지 파일의 이름을 설정하라는 내용이 나오는데 [Enter] 버튼을 눌러줌.

Destination filename [startup-config]?

• 아래와 같은 내용이 나오면 설정 완료

Building configuration...[OK]
