1. 네트워크 접근 계층 개요

• 네트워크 접근 계층
  • LAN 카드의 물리적 주소인 MAC 주소를 가지고 전기적인 비트 신호로 메시지를 전송하는 계층
• Physical Layer가 이해할 수 있는 헤더를 붙여주는 Layer, Frame 단위, MAC Address를 사용하는 계층
• 통신기기 사이에 연결 및 데이터 전송 기능을 지원함.



2. 프레임(Frame) 구조

• 네트워크 접근 계층은 프레임(Frame)을 비트 단위로 전송함.

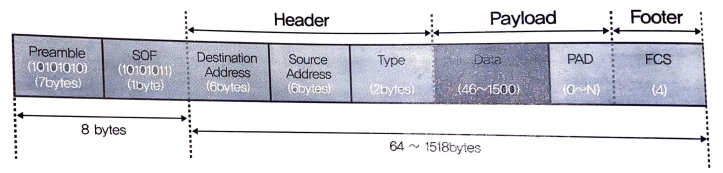

• 프레임의 구조

• Preamble
  • 동기화 정보를 가지고 있음.
• SOF(Starting Frame Delimiter)
  • 프레임 시작을 알리는 구분자
• Destination Address
  • 수신자(목적지)의 물리적 MAC 주소
• Source Address
  • 송신자의 물리적 MAC 주소
• Type
  • 상위 계층의 프로토콜 종류
• PAD
  • 프레임 길이를 맞추기 위한 영역
  • 64 바이트 길이를 만족하지 못하면 나머지 부분은 0으로 채워짐.
• FCS(Frame Check Sequence)
  • 비트열의 오류를 검사하기 위해서 사용함.



---



내용 출처 : 이기적 네트워크관리사 1·2급 필기 (임호진, 황성하 공저, 영진닷컴)
